Dostupan NU19/600-E-TB-M1 jednoredni cilindrični valjkasti ležaj

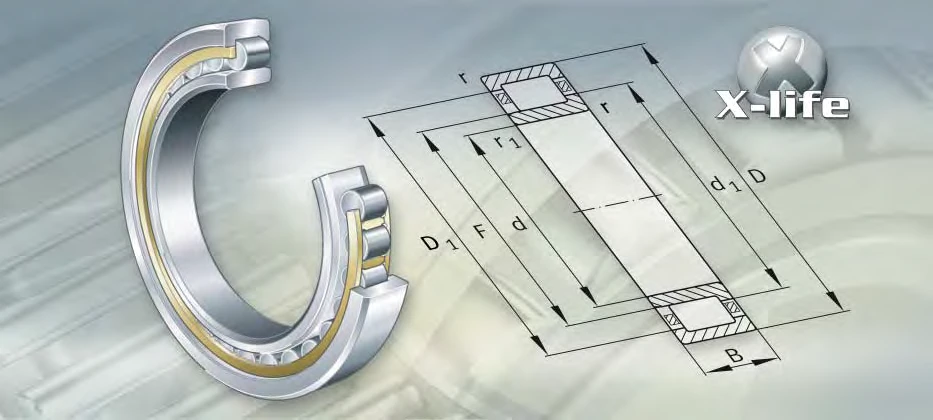

NU19/600-E-TB-M1 s veličinom 600x800x90 mm jednoredni cilindrični valjkasti ležajevi s kavezom



Jednoredni cilindrični valjkasti ležajevi bez{0}}lociranja, S mesinganim kavezom, U seriji NU, vanjski prsten ima dva rebra, dok unutarnji prsten nema rebra. E-Dizajn povećanog kapaciteta; TB-Ležajevi s povećanim kapacitetom aksijalnog opterećenja; M1-Dvodijelni mesingani kavez s valjkom. Radna temperatura min.Tmin:-30 stupnjeva ;Tmax. 150 stupnjeva .CN-Radijalni unutarnji zazor; Točnost trčanja u P6.

Promjer provrta-600 mm;Vanjski promjer-800 mm;Širina-90 mm; Masa-125,3 kg;Cr=1960 kN;C0r=3900 kN;Granična brzina=1300 1/min;Referentna brzina=570 1/min.

Prošireni isti tip s drugačijim sufiksom NU19/600-M1;NU19/600-E-M1A;NU 19/600 M.P6;NU 19/600 ECMA/HA1;NU19/600 također su spremni na zalihama za vaše potrebe više strojnih aplikacija.



Ležaj NU19/600-E-TB-M1 je veliki cilindrični valjkasti ležaj. Njegov dizajn i svojstva materijala čine ga prikladnim za teške-opterećenja, velike-brzine ili visokoprecizne primjene. Slijede njegove ključne značajke i tehnička analiza:

1. Strukturni dizajn i vrste
Konstrukcija tipa NU-: Dvostruka vanjska prstenasta rebra i bez unutarnjih prstenastih rebara dopuštaju aksijalni pomak između unutarnjeg prstena i osovine (dizajn "slobodnog-kraja"), što ga čini prikladnim za toplinsko širenje osovine ili za pokretnu montažu.
Cilindrični valjci: kotrljajući elementi su cilindrični iu linijskom kontaktu s trkaćom stazom, nudeći iznimno veliku nosivost (osobito radijalna opterećenja), ali zahtijevaju druge ležajeve (kao što su potisni ležajevi) kako bi izdržali aksijalne sile.
2. Dimenzije i nosivost
Unutarnji promjer 600 mm: ovo je ekstra-veliki ležaj koji se obično koristi u teškoj opremi kao što su metalurški i rudarski strojevi i glavne osovine vjetroturbina.
Visoka nosivost: Optimizirani broj i raspodjela veličine valjaka povećava radijalna dinamička i statička opterećenja (referentna vrijednost: dinamičko opterećenje Cr može doseći milijune Newtona; molimo pogledajte priručnik proizvođača za specifične vrijednosti).3. Materijali i toplinska obrada
E-Tip armature: sufiks "E" označava optimiziranu unutarnju strukturu, kao što je modifikacija profila logaritamskog valjka i poseban dizajn rebra, koji smanjuju koncentraciju rubnog naprezanja i produljuju vijek trajanja.
TB kavez: obično čvrsti mjedeni kavez (TB), koji nudi otpornost na visoke-temperature i čvrstoću, prikladan za uvjete velike-brzine ili udarnog-opterećenja.
M1 Preciznost: Tolerancije strojne obrade i točnost rotacije premašuju one standardne kvalitete (P0), uz strogu kontrolu vibracija, što ga čini prikladnim za precizne prijenosne sustave.
4. Podmazivanje i brtvljenje (obratite pažnju na stvarnu konfiguraciju)
Nema zadane brtve: Ako broj modela ne uključuje sufiks brtve (kao što je 2RS), obično je potreban vanjski sustav podmazivanja (kao što je podmazivanje uljem ili-zrakom).
Kompatibilnost s visokim-temperaturama: upotreba posebno toplinski{1}}obrađenog čelika (kao što je SKF-ov stupanj "Explorer") može izdržati temperature veće od 200 stupnjeva.
5. Tipične primjene
Teški strojevi: Nosači glavne osovine za valjaonice i drobilice.
Energetska oprema: mjenjači vjetroturbina i osovina turbina. Napomena: Precizno usklađena ugradnja je potrebna kako bi se izbjeglo neravnomjerno opterećenje i habanje na krajevima valjaka.

Dodatne napomene
Značenje sufiksa: Sufiksi se mogu malo razlikovati od proizvođača do proizvođača. Za detalje pogledajte tehnički priručnik određene marke (npr. SKF, NSK).

Alternativni modeli: Slične specifikacije uključuju NU19/600-ECM (SKF-ov optimizirani dizajn) ili NU1960 (neki domaći modeli).
